Recycleur RPPO²

Recycleur Fermé


Utilisation et conseil pour l'utilisation du

RPPO²

(Recycleur Pour Palier Oxygène)

Rodage : 10 heures

Par Patrick Serret

Image de Margrit Holh

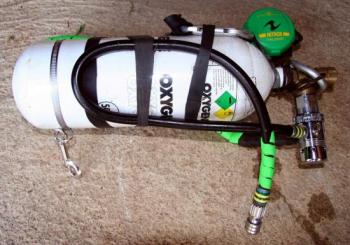

La Bouteille d'oxygène :

Consommation environ 2L par minute

(équilibrage / rinçage / vidage de masque)



- A n'utiliser qu'avec du matériel dédier a cette usage

et dégraisser.

- La bouteille est équiper d'un premier étage sur lequel :

1 détendeur pour la redondance

1 manomètre pour la pression (a venir)

1 direct système connecter au RPPO²

- Ouvrir la bouteille très doucement puis refermer de façon a

ne laisser qu'un quart de tour ouvert, de façon a pourvoir fermer rapidement en cas de problème !

- La bouteille d'O² (2,5l soit 500l gonfler a 200b) et fixer au harnais au niveau de la bretelle droite puis au

niveau de la ceinture afin de la maintenir au plus prés du corps.

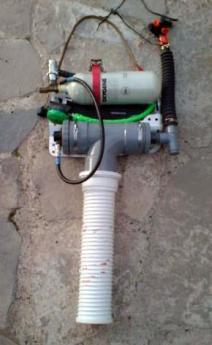

Contenu du RPPO² : (Recycleur fermé)

Coté droit :

1 Bouchon PVC Ø100 incorporer d'un inflateur a pression manuel, assembler sur une réduction de 100/125


1 collier réglable avec son système de maintient par mousqueton au harnais au niveau de la bretelle de droite.


Derrière la tête :



1 Faux poumon (d'une capacité d'environ 6 litres) constituer d'une demi chambre a air (175/180) maintenu


par 2 colliers réglable a chaque extrémité.


Coté gauche :







1 bouchon PVC Ø100 incorporer d'un pas de vis pour le tuyau anneler




Un deuxième bouchon PVC Ø80 pour le canistaire avec sa crépine et son filtre équipé d'un tampon jex

1 collier réglable avec son système de maintient par mousqueton au harnais au niveau de la bretelle de gauche.

Un té directionnel avec son puits a eau et son tuyau anneler équiper

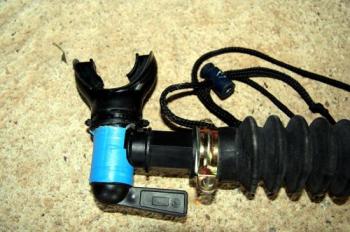

Une vanne On/Off avec son embout respiratoire.

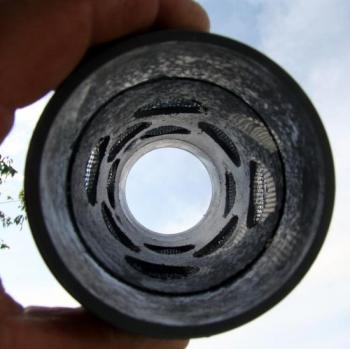

Le Canister : (Cartouche filtrante)



1 Bouchon PVC Ø80 avec un filtre moustiquaire.


1 Canistaire en PVC constituer de 2 manchon en 80 assembler par un tube de PVC de 24cm avec 12 trou de 4cm

recouvert de deux couches de moustiquaire.

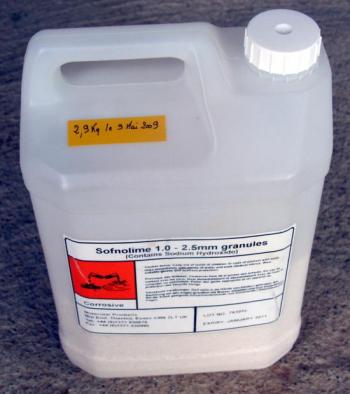

Remplissage de 800gr de Chaux : (consigne constructeur 1kg de chaux = 1 heure d'utilisation)



Mettre en place le canister sur le bouchon gauche (bouchon double)

Retirer le deuxième bouchon (percer), puis remplir doucement de Chaux en assurant un léger tassement

(sans excès, trop de tassement produit de la poussière),

répéter l'opération jusqu'au remplissage du canistaire et visser le bouchon (percer)

Tester l'ensemble a la respiration





et à l'expiration.

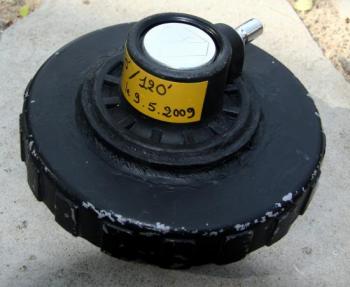

Repérer consciencieusement par une étiquette la durée d'utilisation de la chaux.

Stocker la chaux dans un endroit humide et a labris de la lumière



Montage et test du RPPO² :

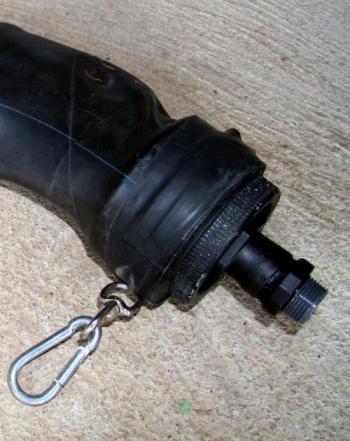

Assembler le canister au poumon par le coté gauche (pas de vis différent du droit)

Assembler le deuxième bouchon avec son inflateur (pas de vis différent du gauche)

Bien serrer les deux bouchon de 100 et le bouchon du puits d'eau


Mettre le faux poumon sous pression en le gonflant et le tester a chaque extrémité dans l'eau

(vérifier egalement l'étanchéiter de la chambre à air)

Réaliser de test de sous pression (l'ensemble doit rester 5mn en sous pression)

Valider les testes


Utilisation :

- Avant utilisation, mettre le RPPO² en sous pression (retirais le gaz intérieure)

- Vérifier que la vanne On/Off soit bien fermer et que la bouteille d'O² soit ouverte.

- Gonfler le faux poumon, ouvrir et respirais puis refermer la vanne et expirer, renouveler l'opération

trois fois (Rincer la boucle, machine plus corps humain).


Le RPPO² et prêt a fonctionner.

Après 20 minutes d'utilisation, faire un rinçage de la machine, respirais fermer la vanne expirais

Utilisation en palier(Effet vasoconstricteur).


- Réaliser un rinçage des poumons (plongeur), fermer la vanne du RPPO²,

Passer sur le gaz font pendant 5'mn.

Reprendre le RPPO² en refaisant les opération de mise en route soit les trois cycle de rinçage.



Utilisation mer

- Ne pas utiliser plus de 45'



Précaution :


- ATTENTION L'ACCIDENT POTENCIEL DE CETTE MACHINE ET HYPOXIE (pas assez) et l'hyperoxie (trop)

rechercher les symptômes sur internet

- A N'UTILISER QUE DANS LA ZONE DE 0 à 6M

- LORS DE LA REMONTEZ (LENTE) PURGEZ PAR LE NEZ ET GONFLER LE FAUX POUMON

- PENSEZ A FIXER L'EMBOUT AU PLUS COURT DURANT L'UTILISATION


Stockage :

- Démonter tout le RPPO² et le stocker a l'abri de la lumière, en prenant soins de regonfler la chambre a air

avec le troisième bouchon (plein).

- Rincer régulièrement la machine avec des pastilles désinfectante pour biberon, bien rincer a l'eau claire.



EN CAS DE COCKTAIL AUSTIQUE (chaux dans la bouche)


Rincer au Coca Cola

En cas d'absorption dans le corps direction l'hôpital


Bujet pour la réalisation du RPPO² : 69,96 €uros
Recharge oxygène : 23,75 / Bidon de chaux : ?

5,80 € x 2 Raccord PVC 100/125
4,70 € x 2 Raccord PVC 80/100
3,11 € x 2 Bouchon PVC de 80
2,00 € x 2 Bouchon PVC de 100
9,70 € Chambre à air 170
1,65 € Bouchon Dura
6,50 € Té Dura
5,83 € Coude Dura
1,76 € Mamelon Dura Male
10,90 Crépine
2,40 € Robinet pour cubis

Récupération :

Tube PVC de 80, inflateur de veille combinaison, tuyau anneler, scotch britt, eponge, collier réglable
Veille moustiquaire, élastique de chambre à air, mousqueton.

Historique :

La journée déjà était mal engager... la pluie persitente annoncer la couleur ..., c'était sans compter sur le
destin qui allez me laisser en panne avec mon véhicule (en route pour plonger a BSA) a l'entré de St Reméze mais
cohensidence, part chance, mes amis Suisse, Maxime et Magrit, loger dans un gite de l'aure coté du hameau
après m'avoir rejoint et fais prendre en charge mon véhicule par la dépanneuse nous passons le journée a l'abris
et discuter de plonger, bien sur !! mes plus précicerment recycleur !
ces comme cela que je prit note du dessin, de ceux qui allez donner naissance au RPPO²
le dessins

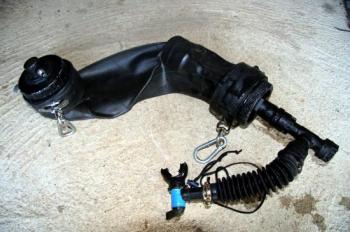

le prototype
A peine rentrez a la maison je me mit a fouiller dans mes affaire, et le lendemain je leur montrez mon prototype...
"ça ne marchera pas !!! " le faux poumons et trop bas..."
"Pas de problème, j'ai justement une chambre a air, je démonte et je modifie..."

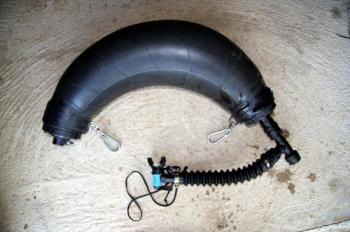

RPPO² (Version 2.0)
Modification :

V : 2.1
 Par la suite je modifirais la vanne trois voie qui avais un passage de gaz trop réduit... par un robinet
de cubiténaire.

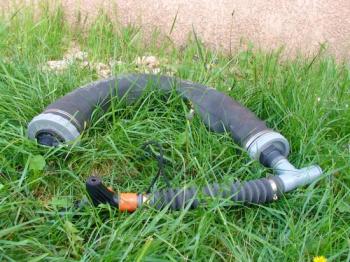

V : 2.2

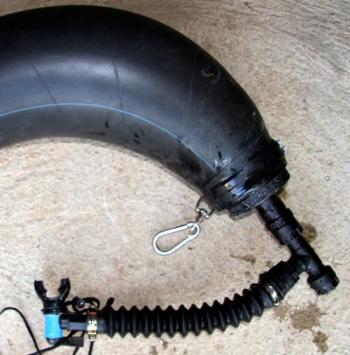

Puis a l'usage je modifirais le puits a eau en le rendant orientable et plus profond ce qui me permit de
gagner en conford.



Je souhaiter un recycleur simple et facile d'entretien...

ATTENTION A L'ESSOUFFLEMENT

Mon 1er essoufflement sur mon recycleur 0² a eu lieu a cause de plusieur facteur.
1er le masque utiliser (fétiche jaune depuis 23 ans d'utilisation et devenu poreux et il prend l'eau, je pert donc une grande quantiter de gaz par le masque = 1er erreur que j'avais déjà remarquer lors de mes tout premier essais et que j'avais remerdier par l'utilisation d'un masque neuf)
2eme j'ai fait mais essais dans une rivière avec un fort courant et je suis partie a contre courant. rendant les chose un peu plus compliquer a gérer.
3eme le fais de ne pas avoir put m'équilibrer ma obliger a palmer afin d'arriver a me m'intenir a la profondeur souhaiter (-2 à -3m)
4eme je n'avais j'amais plonger avec se type de propulseur et j'ai du m'accrocher avec les bras comme un malade afin de restez derière.
5eme pour m'approcher des condition souterraine j'ai fais cette essaie après la nuits tomber donc dans l'obsuriter la plus total et dans une rivière ou malgre un phare placer sur le propulseur je ne voyer pas ou j'aller !!!
6 ces la première fois que je me retrouver a devoir jérer un propulseur plus l'alimentation de mon recycleur celui-ci devant se faire plus souvent que lors de mais essais normal suis a la fuite du masque je devais gerer l'alimentation d'O² et la commande du propulseur de la main droite alors que de la main gauche je tenter de tenir le propulseur et mon dévidoire!!!
Voila les nombreuse cause de mon essoufflement carratériser par le manque d'alimentation d'0².
Si non tous marche super bien ces juste qu'il me faut de la pratique dans ce type de configuration

Enfin la rebondance sur de type de plonger sans plafond ces faite directement avec un detendeur (dégraisser) sur le premier étage se qui ma permis de rejoindre la berge et de sortir de l'eau pour retrouver mon souffle.
Le retour ces alors fais dans le sans du courant avec cette fois le detendeur en bouche.

PS : les propulseurs vaut mieux les utiliser sous terre car dans la rivière il se transforme vite en motoculteur avec la végétation...
Merci a tous ceux qui m'ont répondu et conseiller et pour les photos pour positionner l'attache de la longe.
